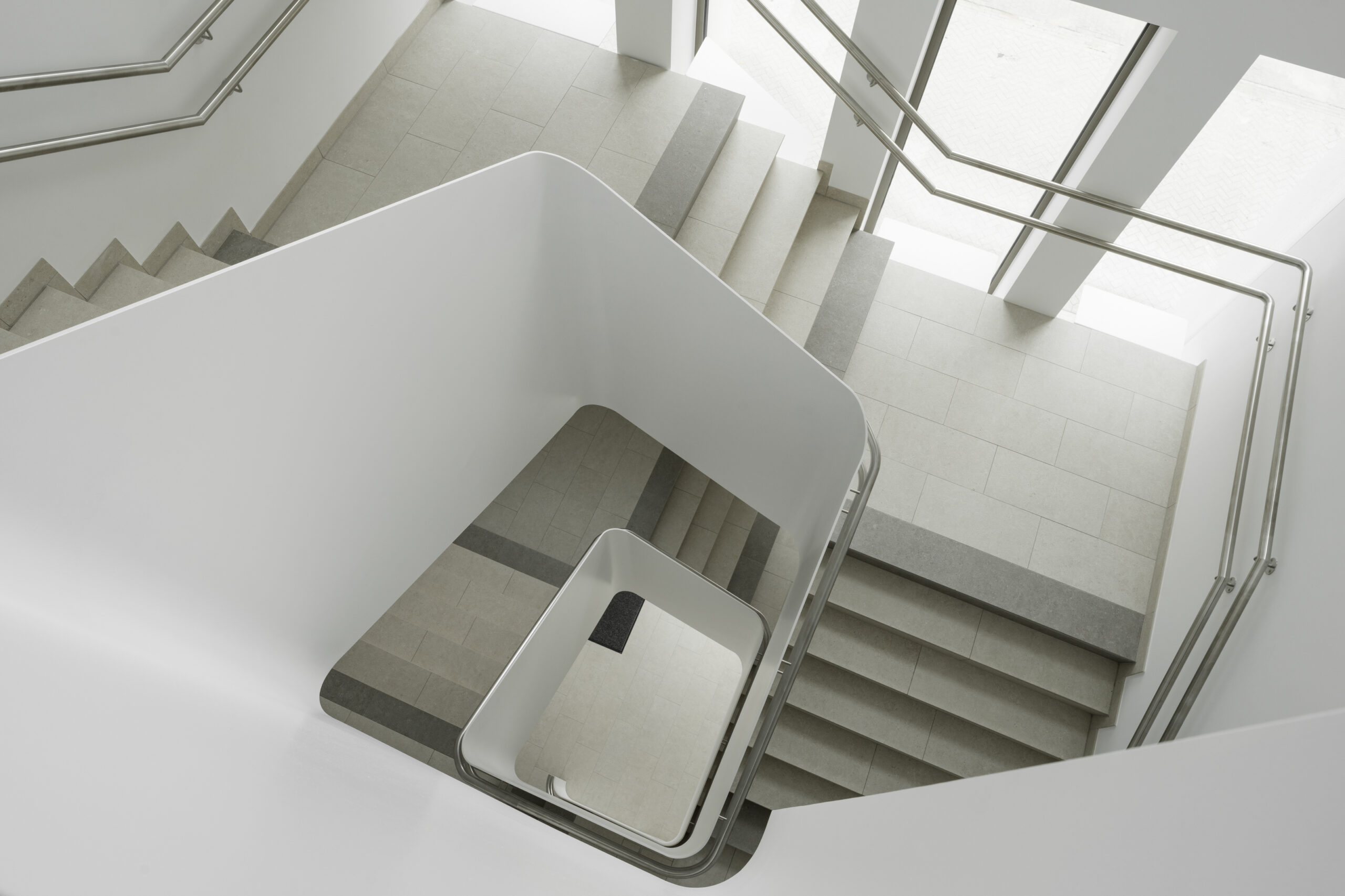

Meetuitdagingen bij balustrades & leuningen
Voor de productie van balustrades en trapleuningen begint alles met een correcte opmeting. De afgewerkte constructie moet perfect aansluiten op de trap, vide, het balkon of bordes waarop ze wordt gemonteerd. Omdat vrijwel iedere balustrade maatwerk is, zijn de toleranties bijzonder klein. Een afwijking van enkele millimeters kan al leiden tot extra laswerk, paswerk tijdens de montage of zelfs een volledig nieuw te produceren constructie. Vooral bij renovatieprojecten wijkt de werkelijkheid vaak af van de oorspronkelijke plannen. Trappen zijn niet volledig recht, betonranden lopen uit, vloeren verschillen in hoogte en muren staan niet perfect haaks. Ook glazen balustrades, gebogen trapleuningen, spiltrappen en complexe staalconstructies vragen om een nauwkeurige opname van alle aansluitpunten, hellingen en radiussen. Veel bedrijven werken hiervoor nog met rolmeters, laserafstandmeters en handmatige schetsen. Die werkwijze kost tijd en vereist dat alle maatgegevens nadien opnieuw worden overgenomen in CAD-software. Elke bijkomende stap verhoogt de kans op fouten. Door de bestaande situatie digitaal op te meten, beschikt u onmiddellijk over betrouwbare maatgegevens waarmee de tekenaar aan de slag kan. Zo verlopen engineering, productie en montage sneller en worden verrassingen op de werf vermeden.
Digitaal opmeten zonder fysieke mallen
Waar vroeger houten mallen, kartonnen sjablonen of papieren schetsen werden gebruikt, gebeurt de volledige opmeting vandaag digitaal. Dat bespaart niet alleen tijd op de werf, maar voorkomt ook fouten die ontstaan bij het manueel overnemen van maatgegevens. Met de Leica iCON iCS50 met vPen worden trapbomen, bordessen, glaslijnen, voetplaten, bevestigingspunten, hoekpunten en aansluitingen rechtstreeks opgemeten. Ook schuine leuningen, gebogen balustrades en onregelmatige constructies worden eenvoudig geregistreerd. De meetgegevens worden onmiddellijk geëxporteerd naar DXF en kunnen zonder bijkomende tussenstappen worden ingelezen in de meest gebruikte CAD-pakketten binnen de metaal- en trappenbouw, zoals Autodesk Inventor, TopSolid, Tekla Structures, AutoCAD, BricsCAD en SketchUp. Hierdoor kunnen werkplaatstekeningen en productiemodellen onmiddellijk worden uitgewerkt zonder maten opnieuw over te nemen. Wanneer niet alleen de balustrade, maar de volledige traphal of het gebouw moet worden ingemeten, bieden de Leica BLK360, Leica RTC300 en Leica RTC500 een efficiënte oplossing. De volledige omgeving wordt geregistreerd als een nauwkeurige 3D-puntenwolk, waardoor ontwerpers beschikken over een betrouwbare basis voor Scan-to-CAD- en Scan-to-BIM-projecten.
Een efficiënte digitale workflow van opmeting tot montage
Een nauwkeurige opmeting vormt het vertrekpunt van iedere balustrade of trapleuning op maat. Zodra de bestaande situatie digitaal is geregistreerd, beschikken tekenaars, werkvoorbereiders en productie over dezelfde betrouwbare meetgegevens. Daardoor verdwijnen interpretatieverschillen tussen werf en werkplaats en verloopt de voorbereiding veel efficiënter. De bestanden worden rechtstreeks verwerkt binnen Inventor, TopSolid, Tekla Structures, AutoCAD, BricsCAD of SketchUp, waarna werkplaatstekeningen en productiemodellen kunnen worden uitgewerkt. Bij grotere renovatie- of nieuwbouwprojecten vormt een 3D-puntenwolk de ideale basis voor engineering en detail controle. Tijdens de montage sluiten balustrades, trapleuningen en bevestigingspunten beter aan op de werkelijke situatie, waardoor slijpwerk, oplassen en andere correcties sterk worden beperkt.
Minder paswerk, minder faalkosten
Iedere metaalconstructeur kent het probleem: de balustrade past nét niet omdat een bordes enkele millimeters afwijkt of een betonrand niet volledig recht blijkt te zijn. Dat betekent opnieuw meten, onderdelen aanpassen in de werkplaats of extra slijp- en laswerk tijdens de montage. Door de bestaande situatie vooraf digitaal op te meten, worden deze verrassingen grotendeels voorkomen. De tekenaar werkt met de werkelijke afmetingen in plaats van met handmatige schetsen of benaderingen. Daardoor sluiten werkplaatstekeningen beter aan op de realiteit en kunnen onderdelen sneller worden geproduceerd. Met de Leica iCON iCS50 met vPen beschikt u onmiddellijk over nauwkeurige DXF-gegevens voor verdere verwerking. Wanneer een volledige traphal of bestaand gebouw moet worden geregistreerd, bieden de Leica BLK360, Leica RTC300 en Leica RTC500 een volledige digitale opname van de bestaande situatie. Dat resulteert in minder werfbezoeken, minder montagecorrecties en een efficiënter productieproces.
Veel voorkomende uitdagingen
- Afwijkingen tussen plannen en de bestaande situatie.
- Complexe trapvormen en gebogen leuningen.
- Tijdrovende handmatige opmetingen.
- Moeilijke aansluitingen op beton-, staal- en glasconstructies.
- Extra controlemetingen tijdens de uitvoering.
- Productiefouten door foutieve maatvoering.
- Paswerk tijdens de montage.
Voordelen van onze digitale meetoplossing
- Digitale opmeting zonder fysieke mallen.
- Millimeternauwkeurige maatvoering.
- Rechtstreekse DXF-export.
- Minder werfbezoeken.
- Minder pas- en slijpwerk.
- Snellere werkvoorbereiding.
- Naadloze integratie met CAD- en BIM-software.
- Betrouwbare basis voor engineering en productie.

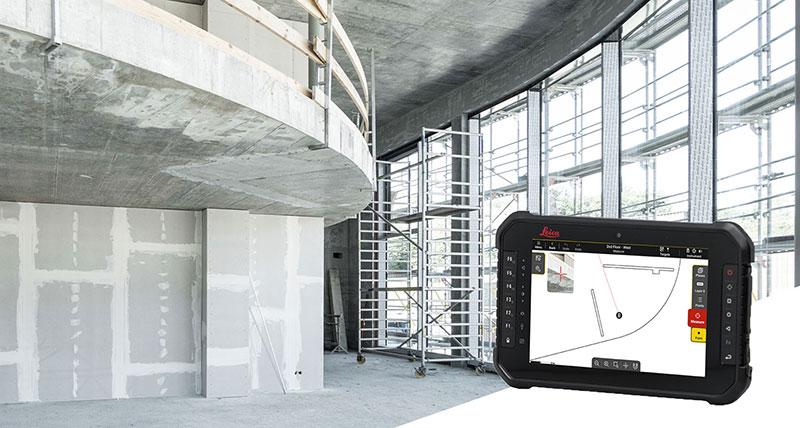

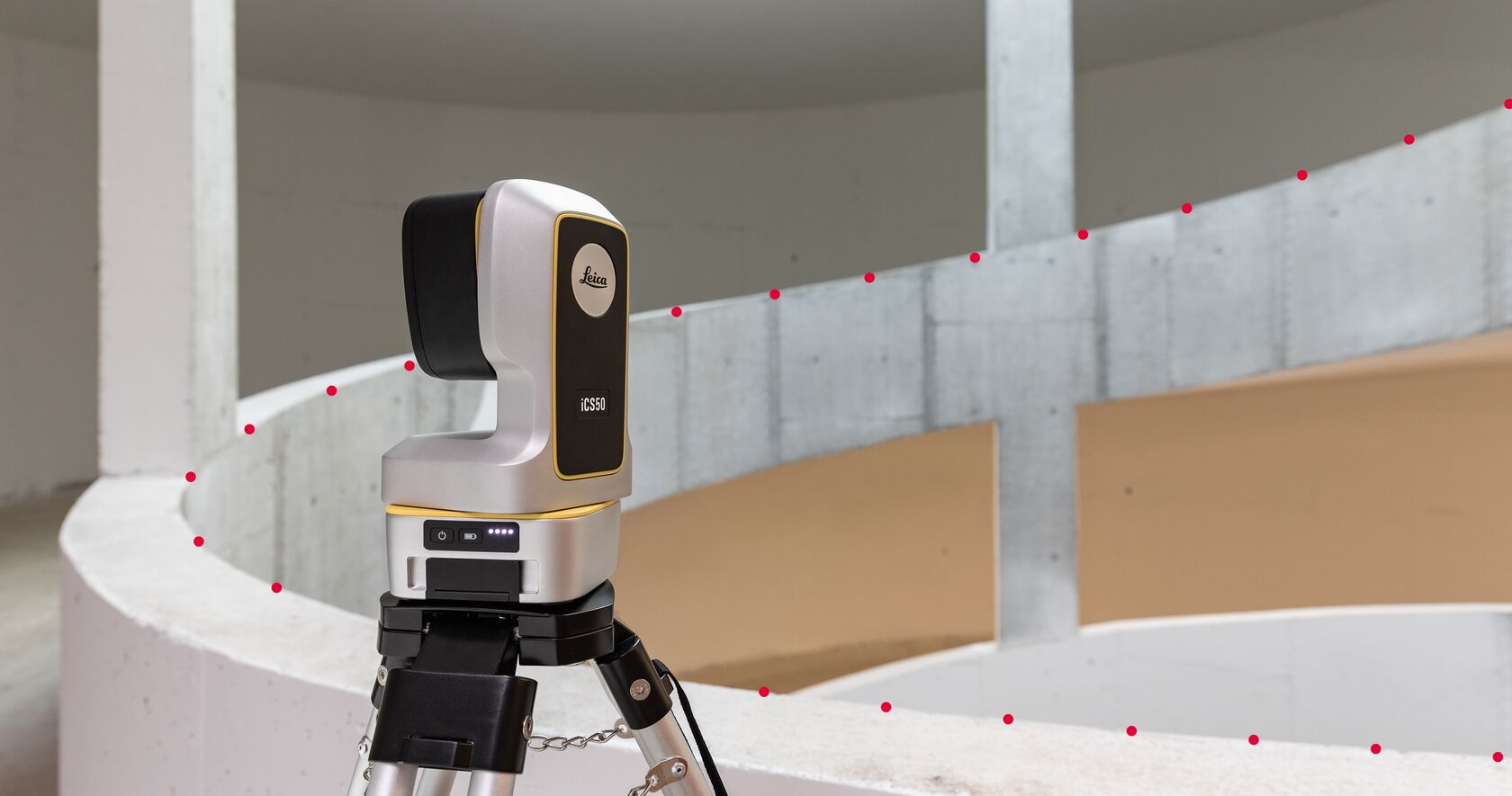

Leica iCON iCS50 met vPen
De Leica iCON iCS50 met vPen is ontwikkeld voor het snel en millimeternauwkeurig opmeten van balustrades, trapleuningen, trapbomen, bordessen en bevestigingspunten. De meetgegevens worden rechtstreeks geëxporteerd naar DXF en kunnen onmiddellijk worden gebruikt binnen Autodesk Inventor, TopSolid, Tekla Structures, AutoCAD, BricsCAD en SketchUp. Ideaal voor bedrijven die rechtstreeks van opmeting naar werkplaatstekening en productie willen werken.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod Inmeet-en uitzettool voor professionele meetoplossingen in de afwerkings- en natuursteensector.

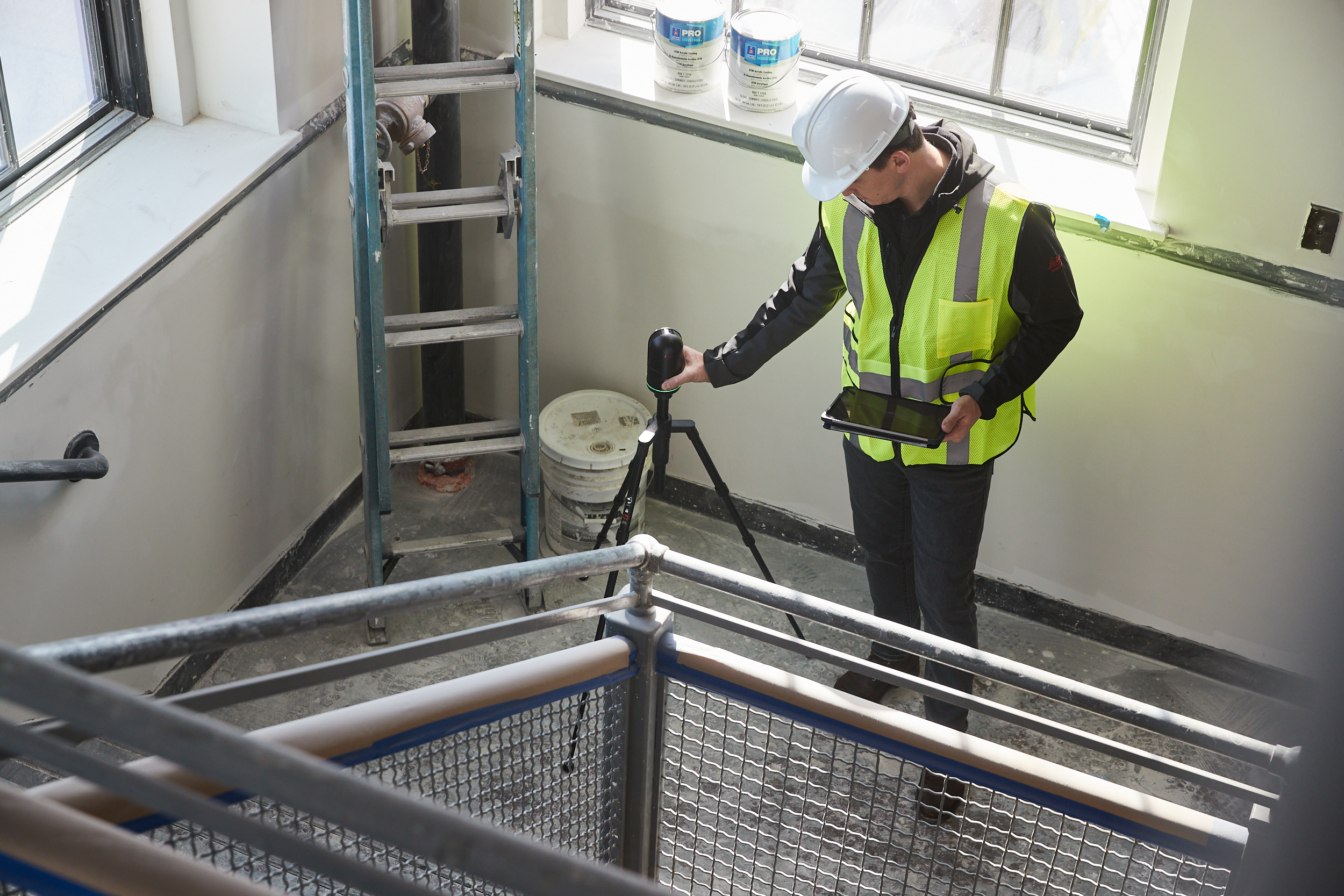

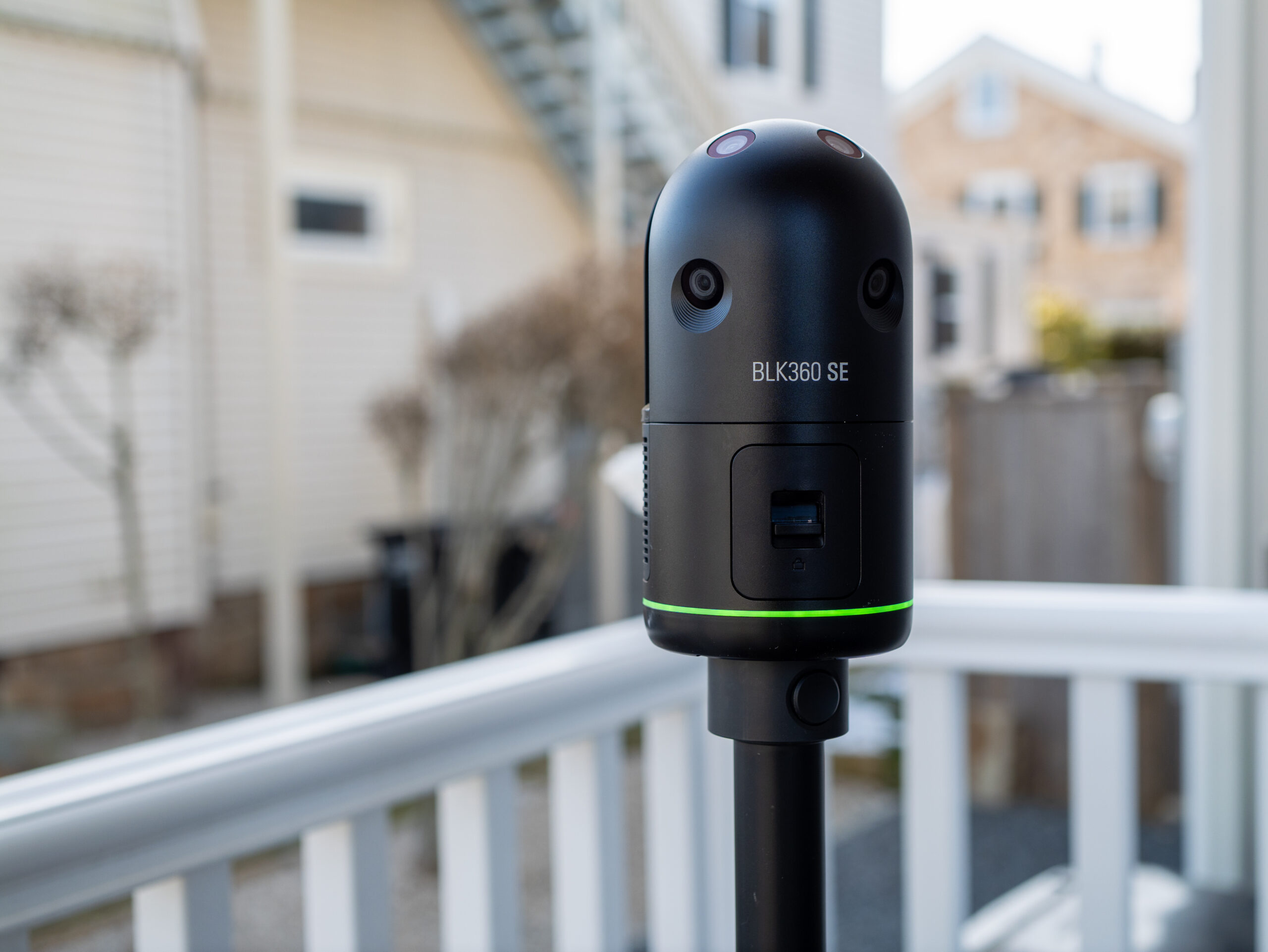

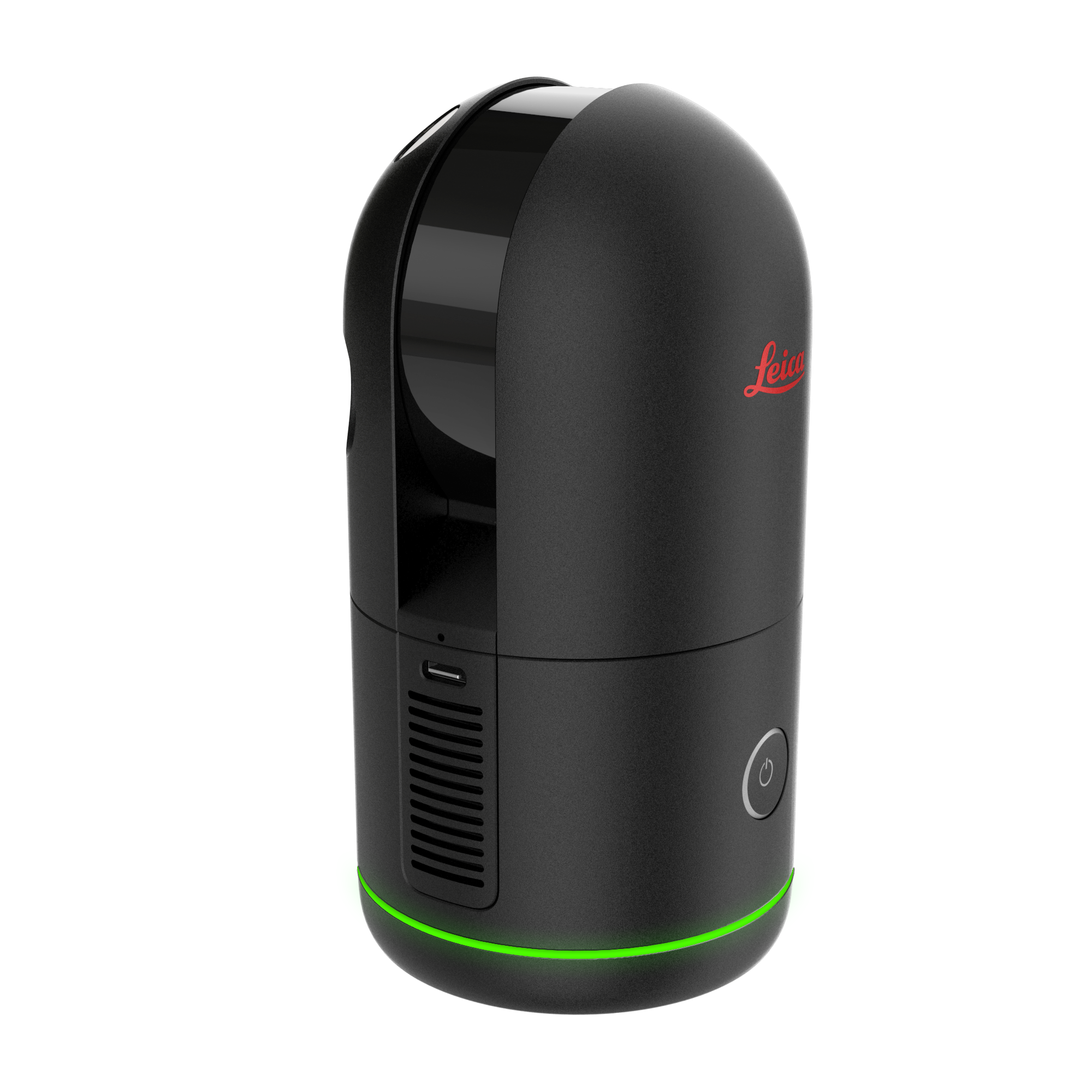

Leica BLK360
De Leica BLK360 is een compacte en gebruiksvriendelijke 3D-laserscanner voor het digitaliseren van traphallen, vide’s en bestaande gebouwen. De scanner levert een nauwkeurige 3D-puntenwolk en is ideaal voor kleinere tot middelgrote projecten waar snelheid, gebruiksgemak en een complete digitale registratie belangrijk zijn.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod laserscanners voor professionele meetoplossingen in de Metaalbouw & Constructies.
Leica RTC300
De Leica RTC300 biedt een hogere meetnauwkeurigheid dan de BLK360 en is daardoor bijzonder geschikt voor balustrades en trapconstructies waarbij de kleinste afwijkingen een invloed hebben op productie en montage. De scanner vormt een uitstekende basis voor werkplaatstekeningen, engineering en kwaliteitscontrole bij grotere of technisch uitdagende projecten.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod Laserscanners voor professionele meetoplossingen in de Metaalbouw & Constructies.
Leica RTC500
De Leica RTC500 levert dezelfde hoge meetnauwkeurigheid als de RTC300, maar scant tot twee keer sneller. Dat maakt deze scanner bijzonder interessant voor grotere projecten met veel scanopstellingen, zoals appartementsgebouwen, utiliteitsbouw of omvangrijke renovaties. Door de hogere productiviteit wordt de opnametijd op de werf aanzienlijk verkort, zonder in te leveren op de kwaliteit van de puntenwolk.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod Laserscanners voor professionele meetoplossingen in de Metaalbouw & Constructies.
