Betrouwbare brongegevens voor een efficiënter tekenproces
Een technische tekening is slechts zo nauwkeurig als de gegevens waarop ze gebaseerd is. Bij renovaties, uitbreidingen, industriële installaties en bestaande gebouwen begint elk tekenwerk daarom met een correcte registratie van de werkelijkheid. Wanneer afmetingen ontbreken of bestaande plannen niet meer overeenkomen met de actuele situatie, ontstaat al snel discussie tijdens de verdere uitwerking of uitvoering. Veel ontwerpbureaus en technische tekenaars besteden vandaag nog veel tijd aan het verzamelen en controleren van maatgegevens. Tijdens de uitwerking blijken constructies anders opgebouwd, technische installaties verplaatst of maatvoeringen onvolledig. Daardoor moeten tekeningen worden aangepast, volgt een extra werfbezoek of loopt de planning vertraging op. Bij complexe gebouwen, productielocaties of technische installaties wordt die uitdaging alleen maar groter. De hoeveelheid details neemt toe, verschillende disciplines werken gelijktijdig aan hetzelfde project en de verwachtingen rond nauwkeurigheid liggen steeds hoger. Eén foutieve maat kan gevolgen hebben voor de volledige productie of montage. Met een digitale 3D-opmeting wordt de bestaande situatie één keer volledig geregistreerd. De puntenwolk vormt een betrouwbare digitale referentie waarop technische tekeningen, revisies, 3D-modellen en BIM-projecten kunnen worden gebaseerd. Ontbrekende afmetingen of bijkomende details blijven ook later eenvoudig beschikbaar, zonder opnieuw naar de werf te moeten.
Van puntenwolk naar nauwkeurige CAD- en BIM-modellen

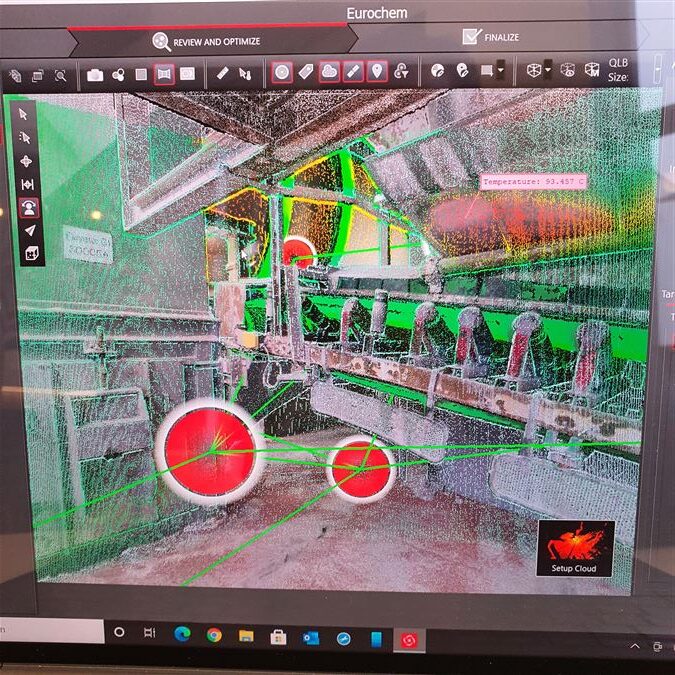

Met statische en mobiele 3D-laserscanners wordt een gebouw, technische installatie of bestaande constructie volledig digitaal vastgelegd. De resulterende puntenwolk bevat miljoenen meetpunten en geeft een realistische weergave van de bestaande toestand. Dat vormt een betrouwbare basis voor de verdere uitwerking van technische tekeningen en digitale modellen. Voor renovaties, interieurprojecten en bestaande gebouwen biedt de Leica BLK360 een compacte en nauwkeurige oplossing. De scanner legt woningen, kantoren, winkels en bestaande constructies vast als een gedetailleerde 3D-puntenwolk, ideaal voor het uitwerken van revisietekeningen, CAD-modellen en BIM-projecten. Voor grotere gebouwen, utiliteitsprojecten en complexe omgevingen is de XGRIDS L2 Pro een bijzonder efficiënte oplossing. Dankzij de mobiele SLAM-technologie worden volledige gebouwen al wandelend geregistreerd, waardoor grote projecten in korte tijd digitaal beschikbaar zijn. Dat maakt de L2 Pro ideaal wanneer snelheid en productiviteit belangrijk zijn zonder in te boeten op bruikbare data voor verdere engineering. De verzamelde puntenwolken kunnen rechtstreeks worden verwerkt in de software waarmee ontwerpbureaus en technisch tekenaars dagelijks werken. Denk hierbij aan AutoCAD, BricsCAD, Autodesk Revit, Vectorworks, Archicad, SketchUp Pro, Autodesk ReCap Pro, Tekla Structures, Autodesk Inventor en SolidWorks. Hierdoor sluiten de meetgegevens naadloos aan op bestaande CAD-, BIM- en engineeringworkflows.
Een digitale basis voor elk teken- en modelleerproject
Door een project een keer volledig digitaal te registreren, beschikt het volledige ontwerp- en tekenbureau over dezelfde betrouwbare brongegevens. De puntenwolk blijft gedurende het hele project beschikbaar, waardoor afmetingen, hoogtes en constructieve details op elk moment opnieuw gecontroleerd kunnen worden. Vanuit deze digitale basis worden revisietekeningen, uitvoeringstekeningen, detailtekeningen, 3D-modellen en BIM-modellen opgebouwd. Omdat alle disciplines met dezelfde meetgegevens werken, verloopt de afstemming tussen ontwerp, engineering en uitvoering veel efficiënter en worden fouten tijdens de productie of montage beperkt. De puntenwolk kan rechtstreeks worden gebruikt in AutoCAD, BricsCAD, Autodesk Revit, Vectorworks, Archicad, SketchUp Pro, Autodesk ReCap Pro, Tekla Structures, Inventor en SolidWorks, zodat de bestaande workflow behouden blijft.
Meer tekenen, minder meten
Voor een ontwerpbureau of technisch tekenbureau is tijd kostbaar. Wanneer tijdens de uitwerking blijkt dat een maat ontbreekt of een detail onvoldoende werd vastgelegd, betekent dat vaak een extra werfbezoek of bijkomende opmetingen. Dat vertraagt niet alleen de planning, maar verhoogt ook de projectkosten. Met een volledige 3D-opmeting blijft de bestaande situatie digitaal beschikbaar gedurende het hele project. Afmetingen, hoogtes, constructiedetails en technische elementen kunnen op elk moment opnieuw worden gecontroleerd, zonder opnieuw naar de locatie te gaan. Dat biedt meer flexibiliteit tijdens de uitwerking en vermindert de kans op fouten in technische tekeningen en modellen. De puntenwolken sluiten bovendien perfect aan op de software die ontwerpbureaus dagelijks gebruiken. AutoCAD, BricsCAD, Autodesk Revit, Vectorworks, Archicad, SketchUp Pro, Autodesk ReCap Pro, Tekla Structures, Autodesk Inventor en SolidWorks ondersteunen de verwerking van puntenwolken binnen hun CAD- en BIM-workflow. Daardoor kunnen bestaande situaties sneller worden omgezet naar revisietekeningen, uitvoeringstekeningen, detailmodellen en BIM-projecten. Alle betrokken partijen vertrekken zo vanuit dezelfde betrouwbare brongegevens, waardoor ontwerp, engineering en uitvoering beter op elkaar aansluiten.
Veel voorkomende uitdagingen binnen ontwerpbureaus en technische tekenbureaus
- Verouderde of onvolledige opmetingsgegevens
- Extra werfbezoeken voor ontbrekende maatvoering
- Complexe bestaande gebouwen en technische installaties
- Tijdsverlies door manuele controlemetingen
- Afstemming tussen verschillende disciplines
- Revisies tijdens het tekenproces
- Strakke deadlines voor ontwerp en productie
- Onzekerheid over de bestaande toestand
Voordelen van onze digitale meetoplossingen
- Volledige digitale registratie van de bestaande situatie
- Nauwkeurige 3D-puntenwolken als betrouwbare basis voor tekenwerk
- Minder werfbezoeken en controlemetingen
- Snellere uitwerking van revisie-, detail- en uitvoeringstekeningen
- Ideaal voor Scan-to-CAD en Scan-to-BIM
- Compatibel met AutoCAD, BricsCAD, Autodesk Revit, Vectorworks, Archicad, SketchUp Pro, Autodesk ReCap Pro, Tekla Structures, Autodesk Inventor en SolidWorks
- Betere samenwerking tussen ontwerp, engineering en uitvoering
- Meer zekerheid tijdens modellering, detaillering en productie
Leica BLK360

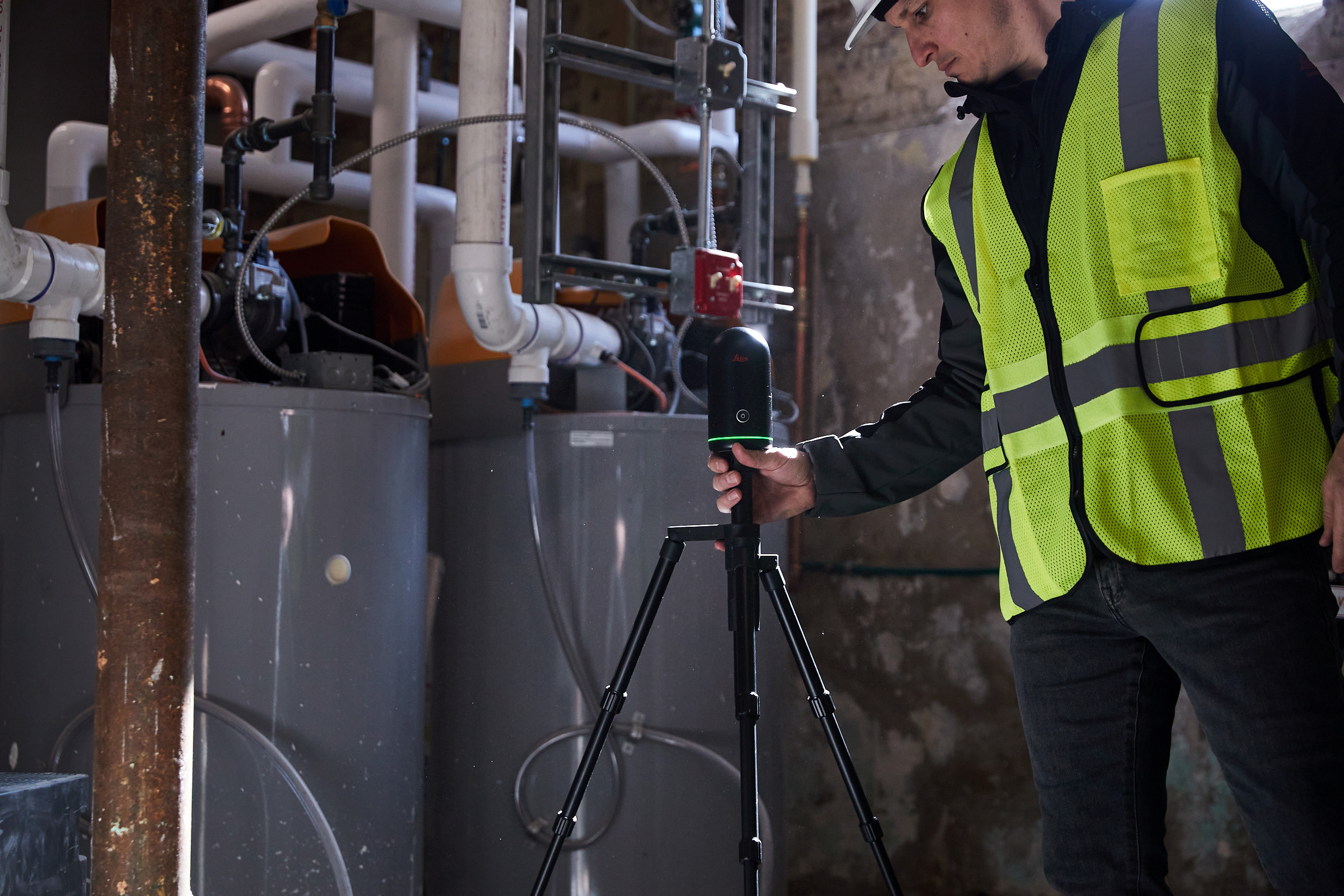

De Leica BLK360 is een compacte en gebruiksvriendelijke 3D-laserscanner voor het digitaal registreren van woningen, kantoren, winkels en renovatieprojecten. De nauwkeurige puntenwolken vormen een uitstekende basis voor revisietekeningen, CAD-modellen en BIM-projecten.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod Laserscanners, de professionele meetoplossingen voor Ontwerpbureaus & Technisch Tekenaars.
Leica BLK360

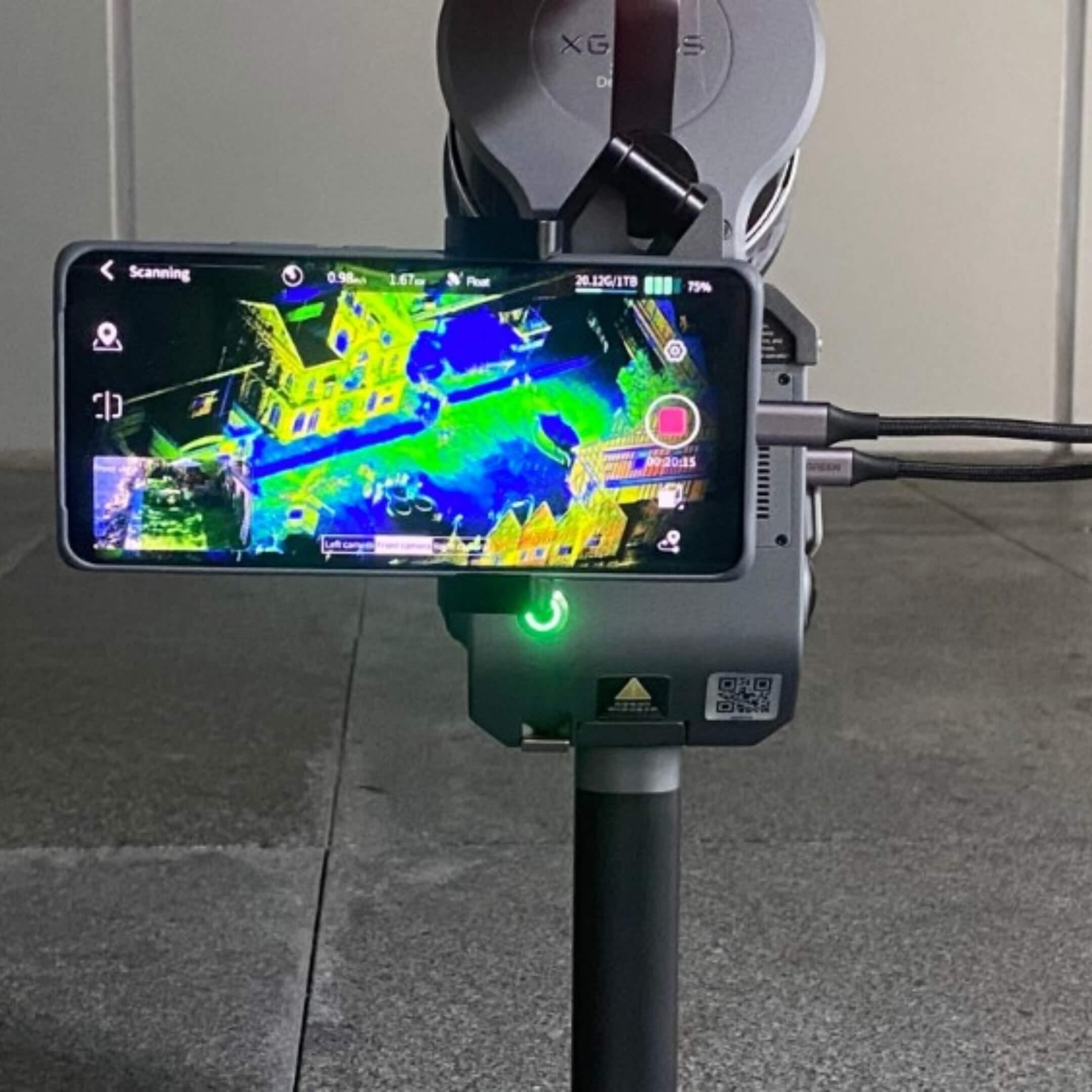

Voor omvangrijke gebouwen en industriële omgevingen biedt de XGRIDS L2 Pro een krachtige mobiele scanoplossing. Grote hoeveelheden meetgegevens worden in korte tijd verzameld en vormen een betrouwbare basis voor CAD-uitwerking, BIM-modellering en technische documentatie.
Of bent u op zoek naar een andere oplossing?
Bekijk ook ons volledige aanbod Mobiele laserscanners, de professionele meetoplossingen voor Ontwerpbureaus & Technisch Tekenaars.
Oplossingen Geodeet
Verkoop
Verhuur
Leasing
Opleiding
Support
Bij GEODEET helpen we in elke fase. We helpen je bij het adviseren van het juiste toestel, software en accessoires. We maken en correcte offerte en denken mee met de financiering opties. En kijken samen hoe snel deze investering voor uw bedrijf is terug verdiend. Wij hebben oplossingen in verkoop, leasing en huur, zodat we altijd een gepaste oplossing kunnen aanbieden voor iedereen zijn situatie en voorkeur.
Bij levering voorzien wij steeds een gegronde opleiding zodat u het toestel direct maximaal kan benutten bij ontvangst.
Ook in naservice en ondersteuning blinken we uit, zodat u nooit alleen komt te staan of bij vragen blijft zitten. Bij Geodeet zijn we steeds bereikbaar en helpen u graag verder zodat u altijd het maximale uit het toestel kan halen.
